Tervist kõigile kaasfoorumlastele sellel külmaperioodil.

Kuna väljas on ilm tõesti külm ning maad katab mingi ollus, mis kahel rattal sõitmist mõnel määral takistab, mõtlesin lumelükkamise ja tsikli püstihoidmise kergendamiseks ehitada silla, mille saab rattale mõne minutiga tagakiige külge kinnitada.

Alguse sai mõte juba möödunud talve lõpul, kui tuli tahtmine tiigi peale uisutama minna. Laisk nagu ma olen, ei viitsi ma ilmselgelt füüsilist tööd teha tiigi lumest puhastamiseks.

Paras aeg asja ehitama asumiseks tekkis novembri keskpaigas.

Tavalistel ATV-del on teadupärast jäik tagasild, kolmerattalise roolimise hõlbustamiseks ja tagurpidikäigu saamiseks otsustasin kasutada muravei difrit, mis sai juba suvel 300 jaagu eest valmis vaadatud.

*Kuna tegemist on chopperiteemalise foorumiga, ei hakanud ma oma kolmekat kuskile kasutajate rataste alla surama. Ei ole tegemist mitte kuskilt otsast chopperiga, samas customit on töö ja teostuse osas piisavalt. Kellele ehitada meeldib, leiab ehk midagi ikkagi vaadata.

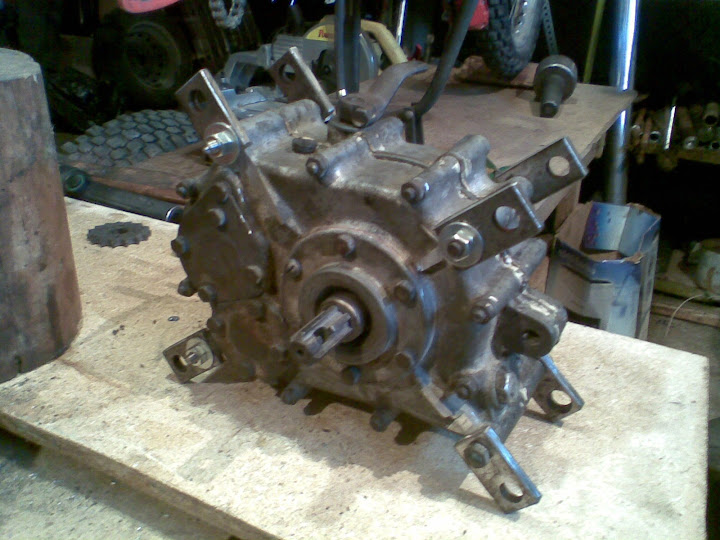

Alustuseks oli siis olemas selline kooslus:



Differ sai laiali võetud, roostes osad lahti leotatud ja liikuma pandud. Lõikasin difri korpuse kinnituskõrvad lühemaks ning alustasin sillaraami torude väänamist.

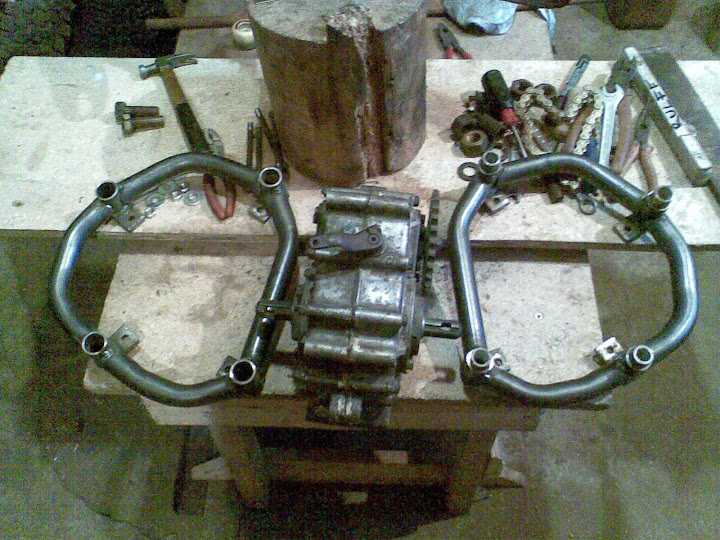

Sillaraam:

Raam tuli teha kahepoolne, et difrit oleks võimalik vahelt kätte saada. Torud painutasin oma 100 EEKise Tagadi leiuga.










Poolteljed:

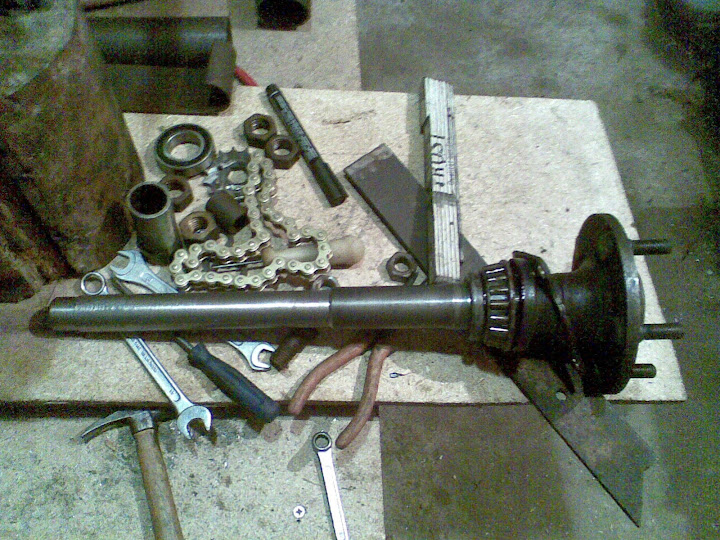

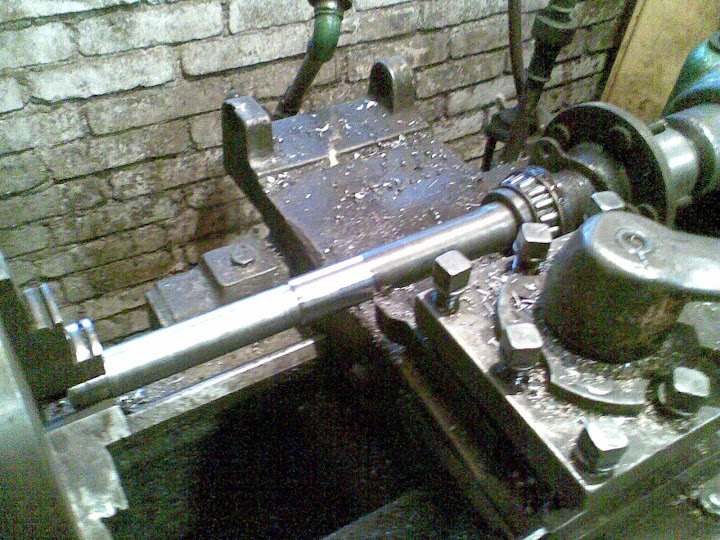

Pooltelgedena kasutasin tuttava Volvo fanati käest saadud minisuguseid Volvo pooltelgi, mis said vastavalt vajadusele ümbertöödeldud.

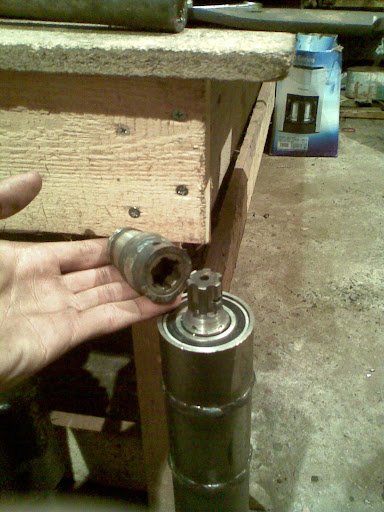

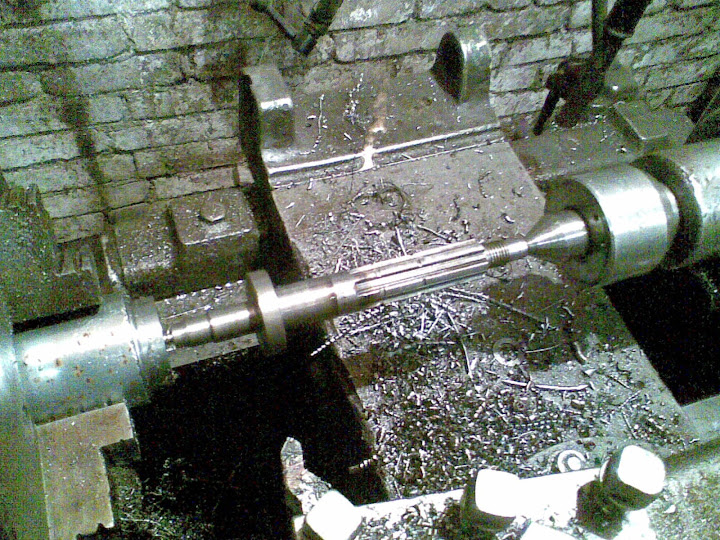

Pooltelgede otstesse keevitasin IZi käigukasti mingisuguse suvalise võlli jupid ja difriga ühendamiseks tegin IZi käimari sama võlli hammakatest vahetükid. Laagripesana kasutasin tavalist musta toru, mis sai vastavalt laagritele treitud pesad sisse.

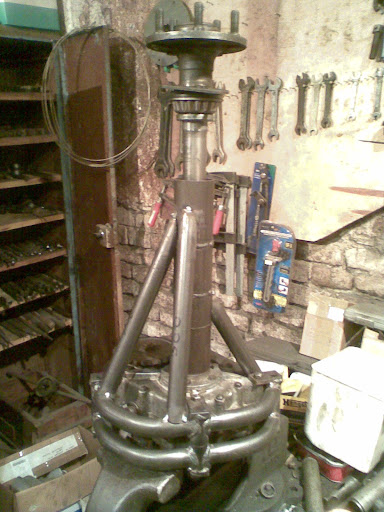

Siis keevitasin külge torud pooltelgede toestamiseks (pildil ainult punktitud):

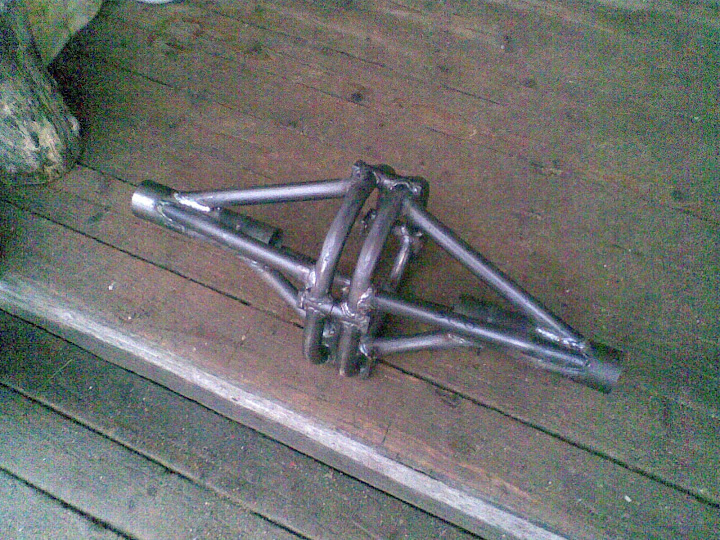

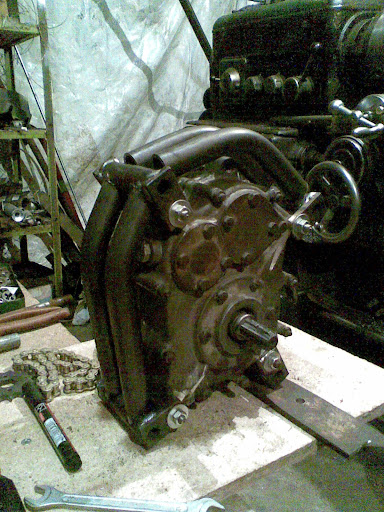

Paljas raam:

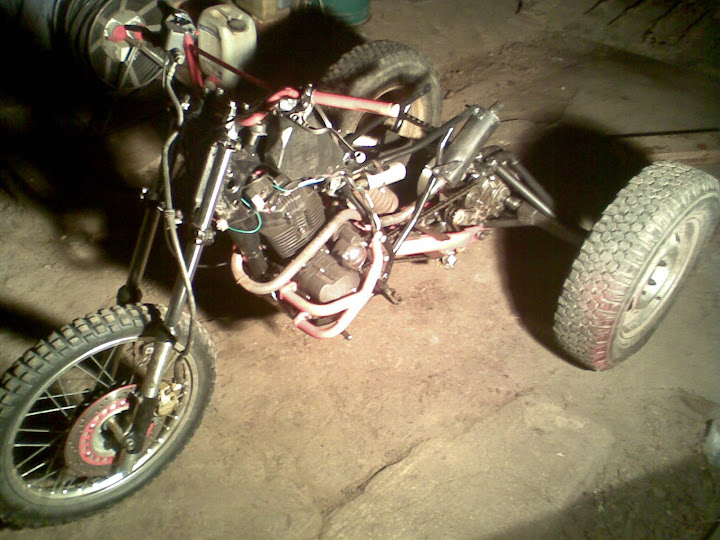

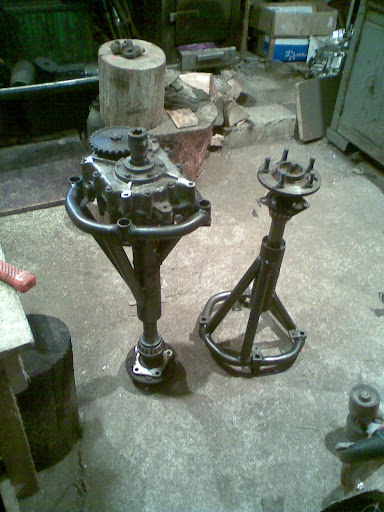

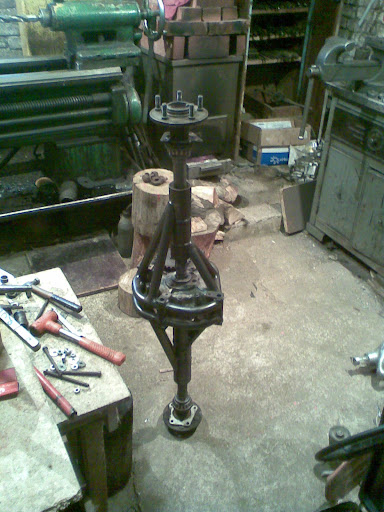

Üldpilt:




Poolevahetusvõll (paremalt vasakule):

Koosneb Jossi hüdrosilindrist ja IZi käimakasti võllist (nuudid).

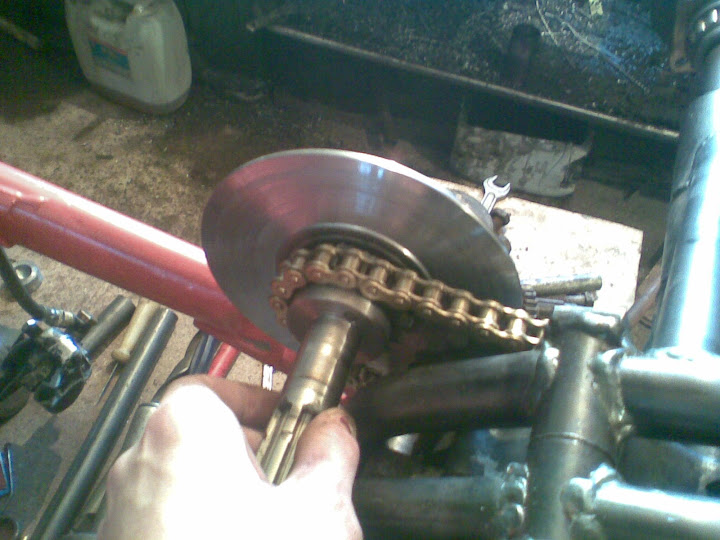

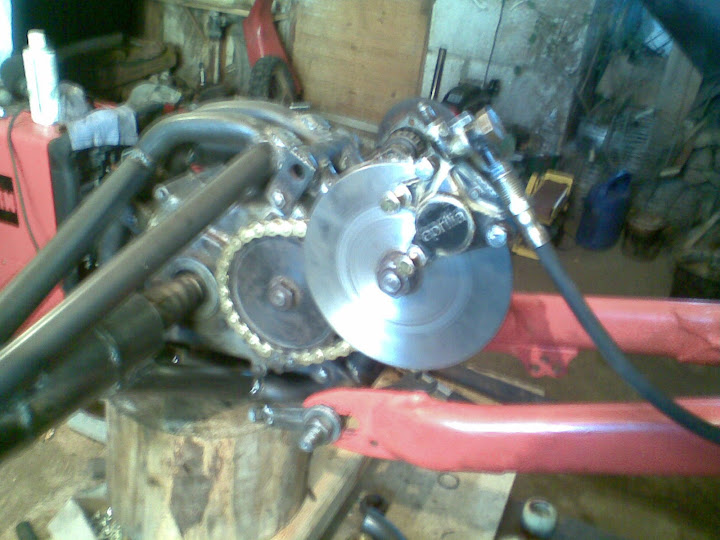

Külge läks ka treitud ketas, et saaks tsikli enda tagapidurisuportit tagasilla pidurina kasutada.

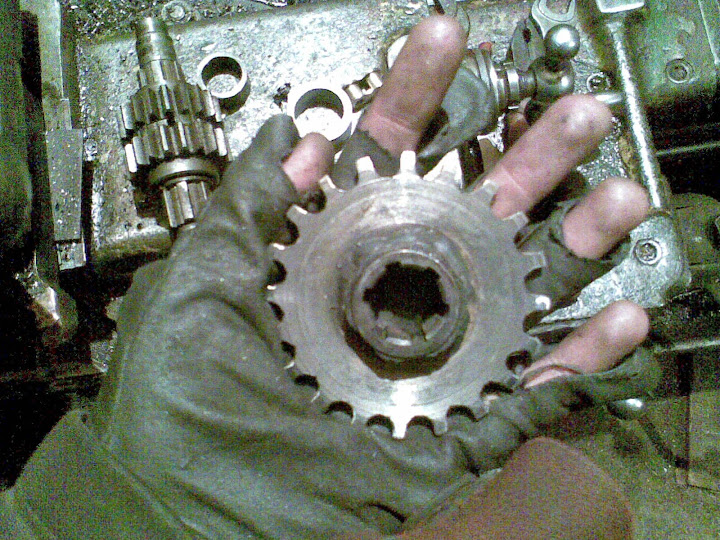

Paremale poole oli juba hammakas olemas, vasakule poole oli tarvis uus kuskilt saada. Kõige kiiremaks mooduseks pidasin sellel hetkel hammaka isetegemist.

Treisin valmis tooriku ja märkisin ketirulliku tsentrid hammakale:

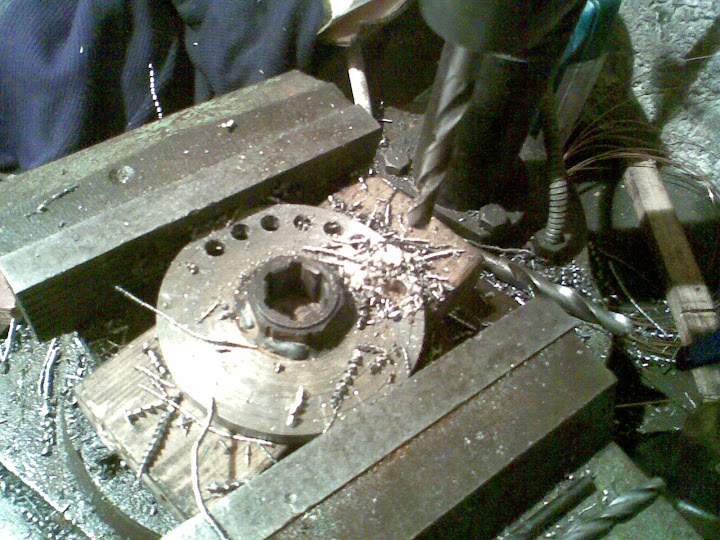

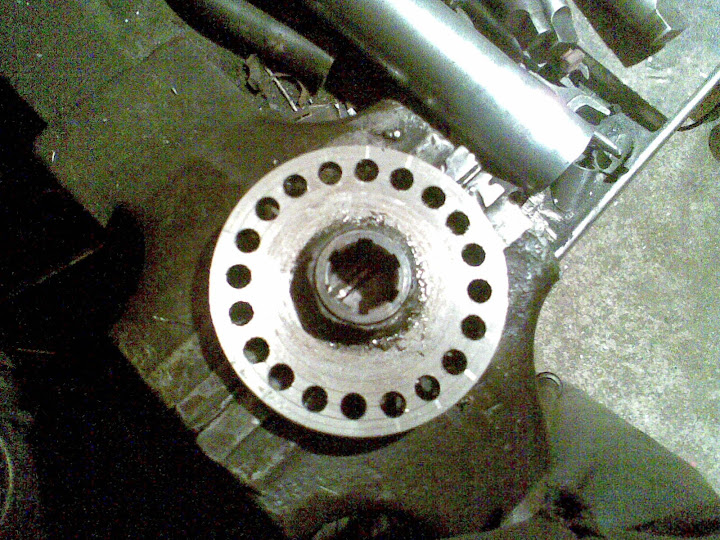

Puurisin pesad välja:





Ja andsin rellakale valu:




Siis treisin hambad õigele pikkusele:

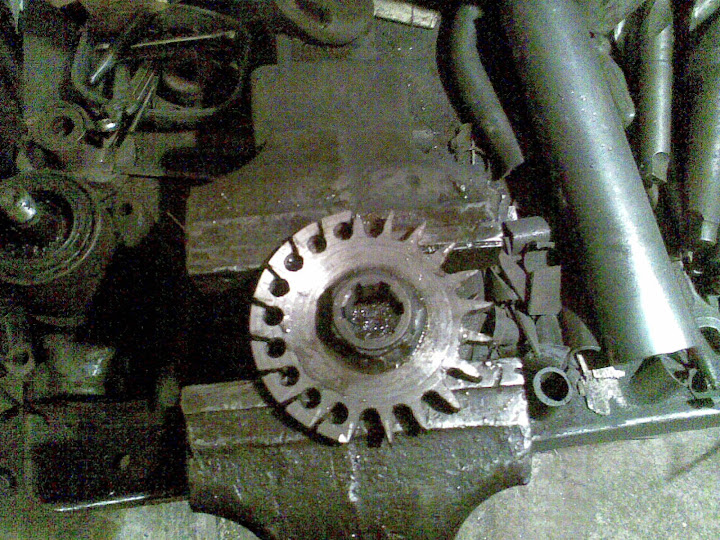

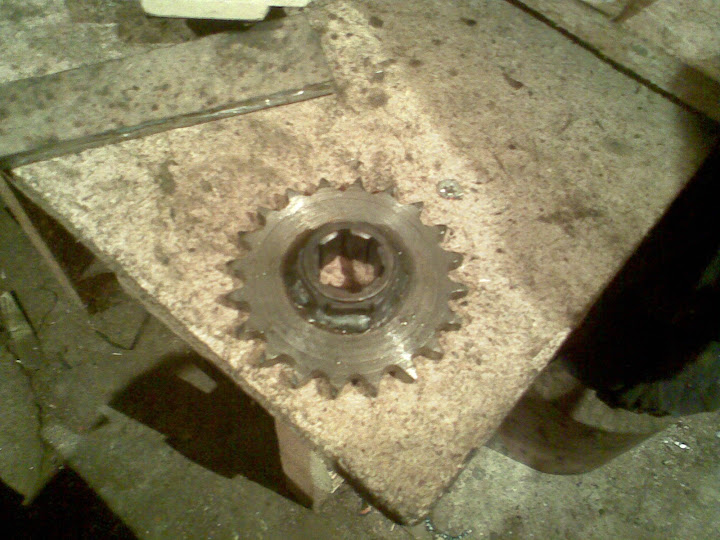

Ja andsin uuesti rellakale valu ja sain valmis sellise asja:

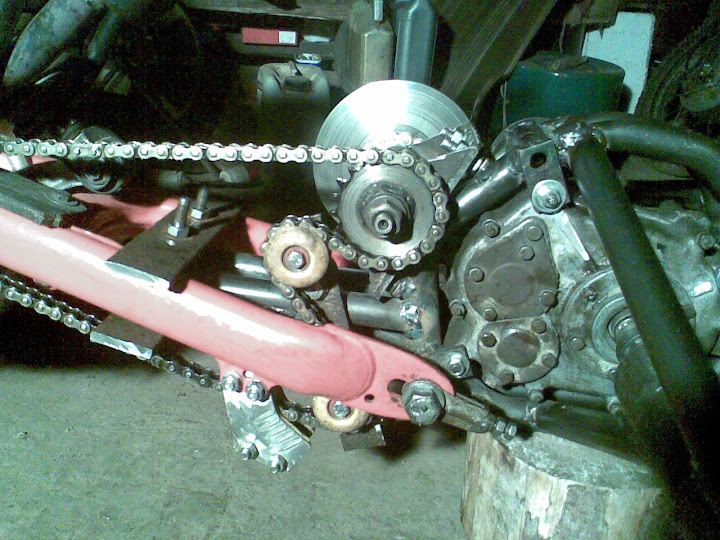

Siis treisin rularatastest ketirullikud ja üldkokkuvõttes jäi pilt selline:




Siis panin difrisse õli sisse ja sillale rattad külge:




Ja käisin proovisin:

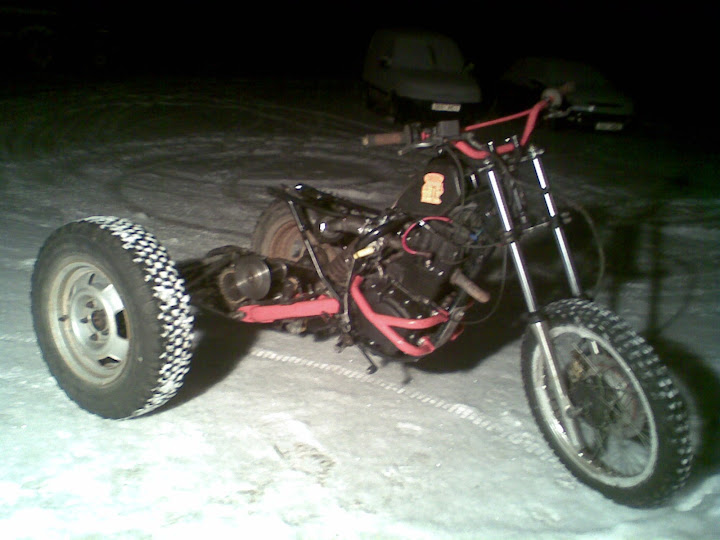

Ja töötabki, raisk.


Soovin kõigile huvitavaid tegemisi külmadel talveõhtutel sooja garaaži.

Jõudu!
Tagasi üles Go down
Vaata kasutaja profiili http://youshouldbuildit.blogspot.com/p/blueprints.html
Ivoonu

Ivoonu

Postituste arv : 142
Age : 44
Asukoht : Tartu
Registration date : 26/10/2008

PostitaminePealkiri: Re: Bolt-On trike   Reede Dets 03, 2010 2:57 pm

cheers
Tagasi üles Go down
Vaata kasutaja profiili
SAUL
Admin
SAUL

Postituste arv : 748
Age : 31
Asukoht : Tartu
motikas/auto : 90 Harley Sportster, 78 Yamaha XT500
Registration date : 09/10/2008

PostitaminePealkiri: Re: Bolt-On trike   Reede Dets 03, 2010 8:49 pm

hull värk ja veel hullem teostus...seda kõigeparemas mõttes cheers cheers
Tagasi üles Go down
Vaata kasutaja profiili http://www.estonianchopper.com
üksik hunt

üksik hunt

Postituste arv : 142
Registration date : 09/02/2009

PostitaminePealkiri: Re: Bolt-On trike   Laup Dets 04, 2010 9:42 am

Tubli meister
Viis pihku.
Tagasi üles Go down
Vaata kasutaja profiili
yeekim

yeekim

Postituste arv : 117
Asukoht : Siia- sinna läbi linna
motikas/auto : VN15SE & 650 "asi"
Registration date : 18/10/2010

PostitaminePealkiri: Re: Bolt-On trike   Laup Dets 04, 2010 12:08 pm

Kadestan inimesi, kellel on võimalused ja OSKUSED king
Tagasi üles Go down
Vaata kasutaja profiili http://www.insuladeserta.ee
Extinction

Extinction

Postituste arv : 62
Age : 26
Asukoht : Põltsamaa
motikas/auto : GSX-R1100
Registration date : 07/09/2009

PostitaminePealkiri: Re: Bolt-On trike   Laup Dets 04, 2010 3:17 pm

Nagu Donni tegemiste juures juba tavaks saanud, on tegemist ilgelt vahva värgiga. Jaksu edaspidisekski, mis järgmiseks? Very Happy
Tagasi üles Go down
Vaata kasutaja profiili
schumahher

schumahher

Postituste arv : 68
Age : 40
Asukoht : Jõhvi
motikas/auto : Kawasaki VN1500
Registration date : 22/06/2010

PostitaminePealkiri: Re: Bolt-On trike   Laup Dets 04, 2010 5:13 pm

Tõesti hullult vägev aretamine, korralik hammakas ka käsitööna. Very Happy
Tagasi üles Go down
Vaata kasutaja profiili
born62

born62

Postituste arv : 66
Age : 56
Asukoht : Mulgimaa
motikas/auto : HD Evo Softail Custom
Registration date : 27/06/2009

PostitaminePealkiri: Re: Bolt-On trike   Laup Dets 04, 2010 8:51 pm

Krt, kui hea töö. Kust võtab eesti mees oma jõu?!
Tagasi üles Go down
Vaata kasutaja profiili
donn

donn

Postituste arv : 367
Asukoht : on my murdercycle
motikas/auto : Honda Transalp XL600V
Registration date : 26/10/2008

PostitaminePealkiri: Re: Bolt-On trike   Teis Dets 07, 2010 6:57 am

Ma tänan positiivse tagasiside eest. See motiveerib alati!

Vastuseks Extinctioni küsimusele "Mis järgmiseks?" vastan, et tuleb see leiutis ka praktiliselt rakendada selle ehituseesmärgi jaoks, st. sahk külge ja lund lükkama.

Selleks aga tuleb jada erinevaid asju veel nikerdada. Sai siin viimati difri üks väljuvatest nuutidega telgedest pooleks sõidetud, seega mingid pooltelgede leevendid ja läbimõõdult väiksemad rattad oleksid üsnagi asjakohased. Ja muidugi sahk on veel olematu, ehk ka see tuleks nikerdada.

Aga eks ma siis näitan, kui midagi uut sündinud on.


Seniks aga turvalist talvist sõitu ja suure jääksügavusega naastrehve!
Tagasi üles Go down
Vaata kasutaja profiili http://youshouldbuildit.blogspot.com/p/blueprints.html
õnnekas

õnnekas

Postituste arv : 69
Age : 50
Asukoht : Tartumaa
motikas/auto : xv 750
Registration date : 27/10/2008

PostitaminePealkiri: Re: Bolt-On trike   Teis Dets 07, 2010 9:14 am

donn kirjutas:
Ja muidugi sahk on veel olematu, ehk ka see tuleks nikerdada!
Selle algmaterjaliks sobib suurepäraselt poolekslõigatud 200 liitrine metallvaat, ise tegin nii.
Tagasi üles Go down
Vaata kasutaja profiili http://onneleid.onepagefree.com/
donn

donn

Postituste arv : 367
Asukoht : on my murdercycle
motikas/auto : Honda Transalp XL600V
Registration date : 26/10/2008

PostitaminePealkiri: Re: Bolt-On trike   Nelj Dets 09, 2010 8:51 pm

Ohoo! Põnev sahk. Vaatan, et sellel samamoodi vedrustus küljes, nagu poes müüdavatel ulmeliselt kallitel ATV sahkadel. Ma vist võtan lihtsalt miskit plekki ja väänan sellele raami toeks, kuna pole kuskilt hoobilt niiviisi vaati võtta. Aga mõte on super.

Sain täna need leevendid valmis. Põhimõte siis selles, et asi koosneb kahest poolest, mõlemal poolel on neli 10mm ava ja neli 14mm ava. Kokku lähevad need aga nii, et 10mm ava on kohakuti teise tüki 14mm-ga. Transpörtöörlindi tükis on avad kõik ühe suurusega ning need kaks poolt selle külge kinni tõmmatuna võiksid anda mingisuguse "leevenduse". Kui ära katsetan, annan teada. Tundub tummisem küll.





Tagasi üles Go down
Vaata kasutaja profiili http://youshouldbuildit.blogspot.com/p/blueprints.html
donn

donn

Postituste arv : 367
Asukoht : on my murdercycle
motikas/auto : Honda Transalp XL600V
Registration date : 26/10/2008

PostitaminePealkiri: Re: Bolt-On trike   Nelj Dets 16, 2010 12:22 pm

Käesolevaga tõmbaks teemal otsad kokku.

Need aretatud leevendid tunduvad funktsioneerima niisama ringi kärutades kui ka suurema koormuse all.

Külge pandud sahal on veel mõned puudu olevad asjad nagu ülestõstmismehhanism ja ühendusvarraste vaheline tugevdusdiagonaal, ent asi töötab. Sahka saab panna ka nurga alla. Sahk täidab ülestõstetuna ka antitiiva rolli, kui tempo eriti kiireks läheb.

Nõme nali.

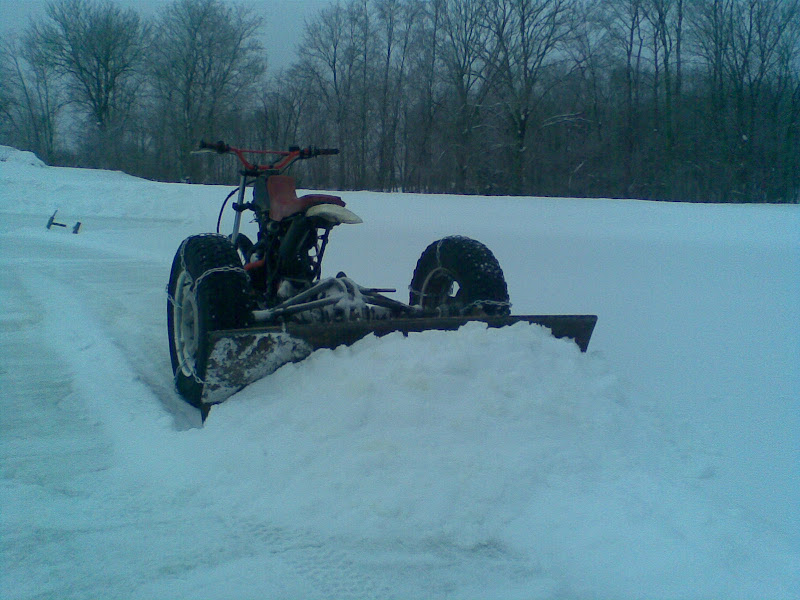

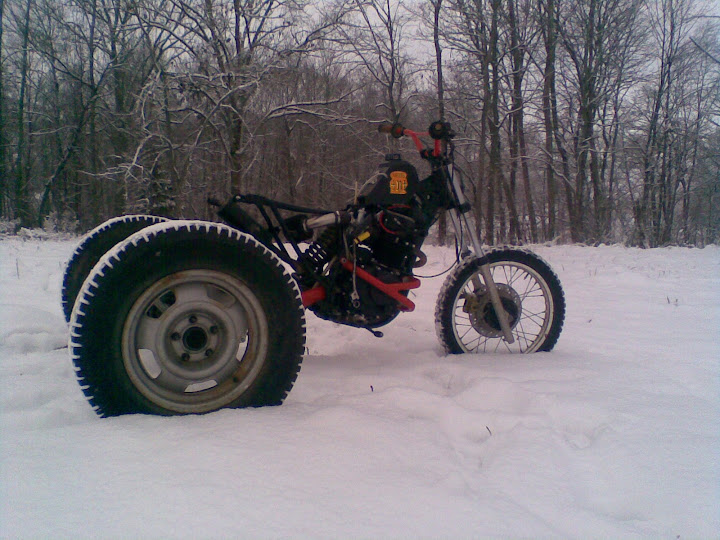

Pilte ka:

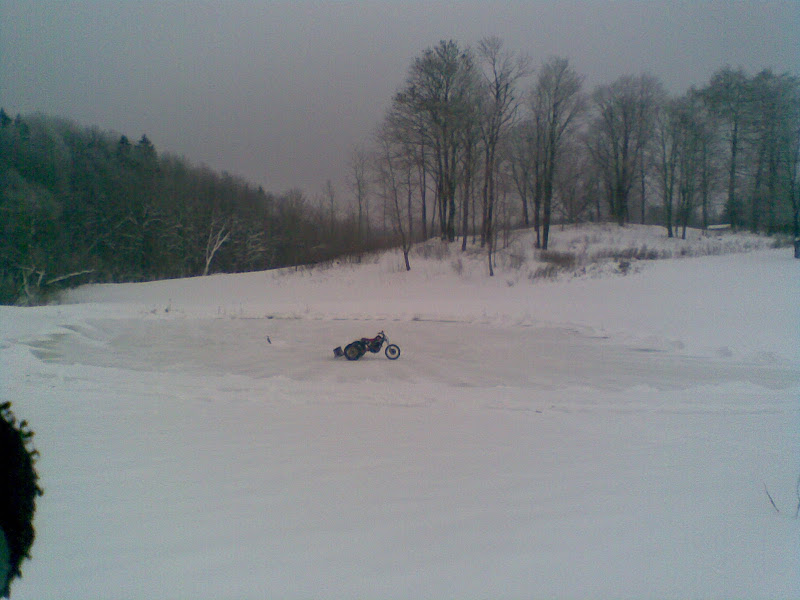

Nüüd jääb üle ainult uisutama minna:
